فلزیاب اسکنر تصویری یا Imaging Scanner Metal Detector یک نوع از انواع فلزیاب موجود در بازار میباشد که میتوان با استفاده از این فلزیاب ها مقدار تغییرات میدان مغناطیسی را اندازه گیری کرد. یکی از مهمترین اشتباهات در مورد این فلزیاب ها در مورد نحوه کار آنها میباشد.

خیلی از مردم فکر میکنند فلزیاب اسکنر تصویری فقط فلز پیدا میکند در حالی که اسکنر ها بر اساس تغییرات میدان مغناطیسی کار میکنند و به راحتی میتوانند هر گونه تغییر در موارد زیر زمین را مانند: فلز، خاک دستخورده، فضاهای خالی، سفال، سنگ و مواد معدنی، سازه ها و ساختمان های مدفون را به راحتی تشخیص دهند.

مکانیزم اصلی کار فلزیاب اسکنر تصویری

ابتدا اسکنر یک میدان مغناطیسی تولید و وارد زمین میکند. زمانی که این میدان وارد زمین میشود و با مواد مختلف برخورد میکند، به علت اینکه هر ماده ایی چگالی متفاوتی دارد میدان برگشتی تغییر میکند. گیرنده ها سیگنال دریافتی را دریافت و به برد الکتریکی منتقل میکنند.

برد موجود در این دستگاه ها با کمک پردازنده و فیلترهای دیجیتال، سیگنال را تقویت، حذف نویز و دسته‌بندی می‌کند. سپس این اطلاعات به صورت طیف رنگی و سه بعدی در لپ تاپ نمایش داده میشوند.

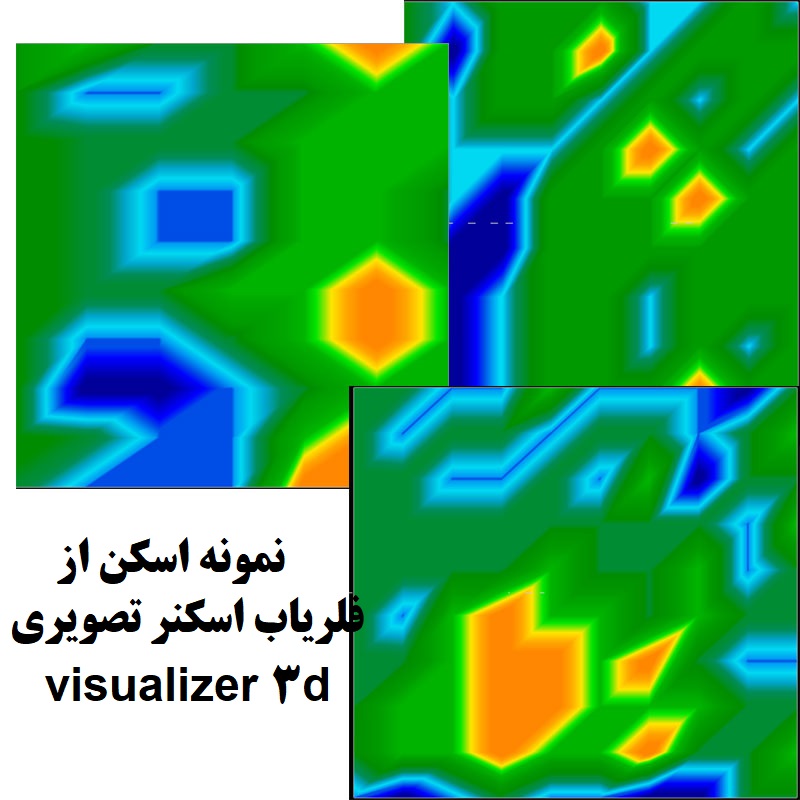

مفهوم رنگ های در فلزیاب اسکنر تصویری

بعد از دریافت سیگنال توسط لپ تاپ آنها به صورت طیف رنگی نمایش داده میشوند که هر یک از این رنگ ها مفهوم متفاوتی دارد. در ادامه به بررسی آنها میپردازیم.

رنگ قرمز، نارنجی، زرد

این رنگ ها نشان دهنده فلز یا یک جسم با رسانایی بالا هستند.

رنگ آبی

به معنی وجود یک فضای خالی اعم از حفره، قبر، تونل و اطاقک است.

رنگ سبز

این رنگ به معنی خاک طبیعی و دست نخورده میباشد.

البته برخی رنگ های دیگر نیز مانند سفید یا مخلوط دو رنگ معنی و مفهوم دیگری را ایجاد میکند.



توانایی دستگاه های اسکنر تصویری

بر اساس موارد ذکر شده در بالا باید گفت فلزیاب اسکنر تصویری قادر هستند تا موارد زیر را برای شما تشخیص دهند.

تشخیص فلزات: بر اساس رسانایی و پاسخ الکترومغناطیسی

تشخیص زمین دست‌خورده و خاک پر شده: مهم‌ترین ویژگی برای کشف محل حفاری باستانی

تشخیص حفره، تونل و اتاقک: با توجه به اختلاف چگالی

نمایش عمق تقریبی: بر اساس شدت سیگنال و زاویه میدان

نکته مهم: اشتباه رایج افراد در مورد فلزیاب تصویری است که تصور میکنند که این دستگاه عکس واقعی زیر زمین میگیرند. در واقع، عکس نیست؛ بلکه نقشه ‌برداری فیزیکی از تفاوت مواد است که به صورت رنگی نمایش داده میشود.

دستگاه های فلزیاب اسکنر تصویری با ایجاد و دریافت میدان الکترومغناطیسی، تفاوت چگالی و رسانایی مواد را اندازه‌گیری کرده و سپس با پردازش سیگنال این تفاوت‌ها را به تصویر سه‌بعدی تبدیل میکنند. این تصویر نشان می‌دهد زیر زمین فلز، حفره یا خاک طبیعی وجود دارد.

انواع برنامه های پردازش تصویر

اسکنرهای تصویری، از انواع برنامه ها برای تبدیل به نقشه 2D یا مدل 3D  استفاده می‌کنند. این نرم افزار هم روی ویندوز اجرا میشوند و هم روی اندروید. البته نرم افزار های روی گوشی قابلیت های چندانی ندارد. در ادامه به معرفی برخی از این نرم افزارها میپردازیم. این نرم افزار ها به سه دسته کلی تقسیم میشوند.

1 – نرم‌افزارهای اختصاصی کارخانه سازنده که فقط روی دستگاه‌های خودشان کار می‌کنند مانند:

Visualizer 3D

محصول شرکت OKM آلمان و معروف‌ترین نرم ‌افزار اسکن، کار با آن نیاز به تجربه دارد.

G-Scan  یا  G-Detector

ساخت  GDIیونان که بسیار دقیق برای حفره و اتاقک طراحی شده است و دارای محیط ساده‌تر.

JeoTech Analyzer

ساخت شرکت نوکتا ترکیه مخصوص دستگاه‌های ترکیه‌ای، قابلیت نمایش 2D و 3D.

Golden Scanner

ساخت شرکت Mega Detection که بیشتر روی نمایش رنگی تمرکز دارد.

Ajax Spectrum

ساخت شرکت Ajax برای مدل‌های ساده و نیمه‌حرفه‌ای.

 2 – نرم‌افزارهای عمومی پردازش 3D

این‌ها مدل از نرم افزار ها برای فلزیاب اسکنر تصویری خاصی نیستند و برای تجزیه و تحلیل استفاده می‌شوند. مانند:

Surfer / Golden Surfer

قابل استفاده برای اسکن‌های زمین‌شناسی و باستان‌شناسی.

VoxelMax

ساخت مدل سه‌بعدی. برای تبدیل داده خام به حجم 3D.

Res2D/Res3D

ژئوالکتریک با دقت بالا در نقشه‌ برداری زیرسطحی علمی.

3 – برنامه‌های چینی/بازار آزاد و متفرقه

این نرم افزار دقیق نیستند و دارای پایداری پایین هستند. توصیه میشود از این نرم افزار ها استفاده نکنید زیرا در تحلیل و آنالیز دچار اشتباه میشوید.

نکته مهم که باید به آن توجه کنید کیفیت نرم‌افزار به تنهایی مهم نیست. و اصل کار به ۳ چیز بستگی دارد:

• نوع سنسور و کیفیت سخت‌افزار
• کالیبراسیون و تنظیمات خاک
• مهارت اپراتور در تفسیر تصویر

تشخیص انواع فلز و حفره و سیگنال های اشتباه

روش تشخیص فلز واقعی

• برای تشخیص فلز واقعی معمولاً این باید ویژگی‌های زیر را مورد بررسی قرار داد.
• رنگ گرم مثل: قرمز، نارنجی، زرد به دلیل رسانایی بالا فلزات.
• مرکز فشرده و مرز مشخص.
• شکل توده دارد، پخش نمی‌شود.
• ثبات در چند اسکن پشت سر هم.
• اگر مکان رنگ در زمان تحلیل ثابت باشد واقعی است.
• واکنش با تغییر زاویه سنسور قوی‌تر یا ضعیف‌تر می‌شود، ولی ناپدید نمی‌شود.
• اگر سیگنال فلز بعد از تکرار اسکن جابجا شود فیک (نویز یا املاح) است.

روش تشخیص حفره / اتاقک / قبر

• رنگ‌های سرد مثل: آبی، بنفش، فیروزه‌ای به دلیل چگالی کم
• مرزهای یکنواخت و منظم نشان‌دهنده فضای خالی واقعی
• به دلیل اختلاف مقاومت خاک معمولاً عمق بیشتری نسبت به فلز نشان می‌دهد
• اگر رنگ آبی همراه با سفید پخش و نامنظم بود خاک دست‌خورده / پر شده
• اگر منظم و یکنواخت بود اتاقک یا قبر سالم

روش تشخیص سیگنال فیک (دروغی)

• با تغییر سرعت حرکت دست، شکل تصویر تغییر می‌کند
• اسکن اشتباه اپراتور از حمله موارد ایجاد سیگنال فیک است.
• جابجایی مکان سیگنال در تکرار دوباره
• نویز / املاح / رطوبت به صورت نقاط پراکنده و بی‌ساختار میباشند.
• سنگ معدنی یا آهن ریزه‌ها شکل بی‌قاعده و بدون مرز دارند
• نویز محیطی (برق، موبایل، رطوبت)
